Orin Nano 内置 Jetson Orin NX 模组,AI 算力高可达 100TOPS,算力表现强劲。GPU 采用 NVIDIA Ampere 架构,配备 1024 颗 CUDA 与 32 颗 Tensor 运算;同时集成新一代深度学习加速器 DLA、机器视觉加速器 PVA,双加速单元协同工作,为 AI 模型推理、多路图像并行处理提供硬核算力支撑。

Jetson Orin Nano
Jetson Orin Nano开发板
产品详情

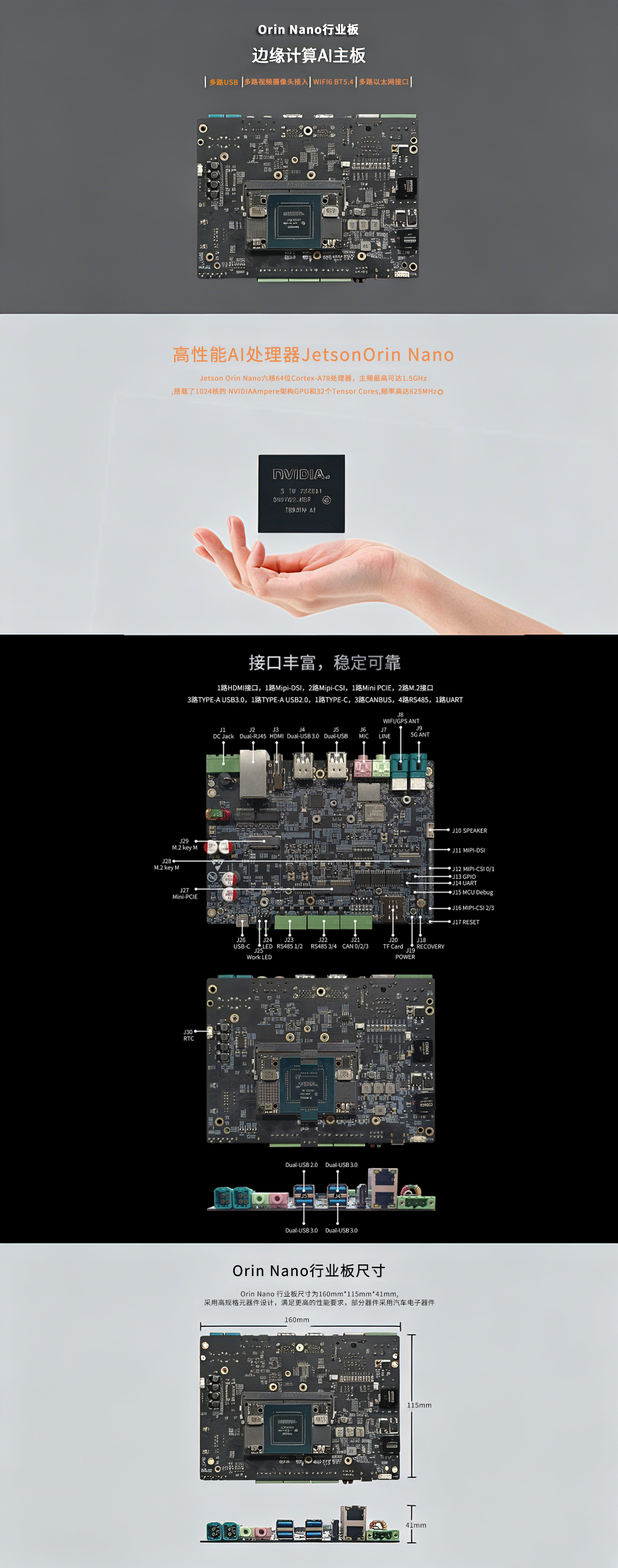

Orin Nano 内置 Jetson Orin NX 模组,AI 算力高可达 100TOPS,算力表现强劲。 GPU 采用 NVIDIA Ampere 架构,配备 1024 颗 CUDA 核心与 32 颗 Tensor 运算;同时集成新一代深度学习加速器 DLA、机器视觉加速器 PVA,双加速单元协同工作,为 AI 模型推理、多路图像并行处理提供硬核算力支撑。Jetson-Orin-NX开发板.jpg

位号接口名称硬件规格端口功能说明
J1DC jack 直流电源座5.08mm 间距 3 针端子设备主供电,支持 DC 9~36V 宽压输入
J2Dual-RJ45 双千兆网口千兆以太网自适应 10/100/1000Mbps 有线网络传输
J3HDMI 视频输出Type-A HDMI 接口HDMI2.0,最高支持 7680×4320@60Hz 8K 画面输出
J4Dual-USB3.0 双 USB3.0Type-A USB3.0两路 USB3.0 高速外设接口
J5Dual-USB 复合 USB 口Type-A,USB3.0+USB2.0一路 USB3.0、一路 USB2.0 通用拓展接口
J6MIC 麦克风输入φ3.5mm 三节音频插孔模拟麦克风音频输入通道
J7LINE 线路音频输出φ3.5mm 三节音频插孔左右声道立体声音频输出
J8WIFI/GPS 天线座Fakra 4 针射频接头WIFI、蓝牙、GPS 共用天线接口
J95G ANT 5G 天线座Fakra 4 针射频接头5G 蜂窝通信模组天线接口
J10Speaker 扬声器输出PH2.0mm 4 针插座双声道扬声器功率输出
J11MIPI-DSI 液晶屏接口0.5mm 间距 30Pin FPC 软排线座2 通道 MIPI-DSI 信号,驱动 LCD 显示屏
J12MIPI-CSI 0/1 摄像头接口0.5mm 间距 30Pin FPC 软排线座4 通道或 2×2 通道 MIPI 摄像头信号,外接相机
J13GPIO 通用输入输出2.0mm 2×5Pin 排针多路通用可编程 GPIO 引脚
J14UART 串口2.0mm 4Pin 排针标准异步串口通讯信号
J15Power ON Mode 上电模式选择2.0mm 2×2Pin 排针1-2 短接自动上电;3-4 短接按键上电
J16MIPI-CSI 2/3 摄像头接口0.5mm 间距 30Pin FPC 软排线座4 通道或 2×2 通道 MIPI 摄像头信号,外接相机
J17Reset 复位按键轻触按键整机系统硬件复位按键
J18Recovery 恢复按键轻触按键系统刷机恢复模式触发按键,可自定义功能
J19Power 电源按键轻触按键整机电源启停物理按键
J20Micro SIM 卡座自弹式 SIM 卡槽物联网蜂窝 SIM 卡插槽
J21CAN 0/2/3 车载总线3.5mm 间距 6 针端子多路 CAN 总线差分通讯信号
J22RS485 3/4 工业串口3.5mm 间距 6 针端子双通道 RS485 工业差分通讯接口
J23RS485 1/2 工业串口3.5mm 间距 6 针端子第二组双通道 RS485 工业差分通讯接口
J24LED 状态指示灯红绿双色 LED整机供电状态可视化指示
J25work LED 运行指示灯2 颗绿色 LED设备运行状态、3G/4G 蜂窝模组工作状态指示
J26USB TYPE-C 复合接口Type-C 母座集成 USB3.0 数据、视频输出、系统恢复调试端口
J27Mini-PCIe 拓展插槽Mini-PCIe 52Pin 标准插槽用于安装 2G/3G/4G/5G LTE 通信模组
J28M.2 M-key 2242 插槽标准 M.2 M-key 2242 接口适配 2G/3G/4G/5G 蜂窝通信模块
J29M.2 M-key 2242 高速存储插槽标准 M.2 M-key 2242 接口M.2 NVMe 固态硬盘,PCIe V3.0×4 高速通道
J30RTC 后备电池座1.25mm 间距 2Pin 插座3.0V RTC 实时时钟后备电池供电输入
