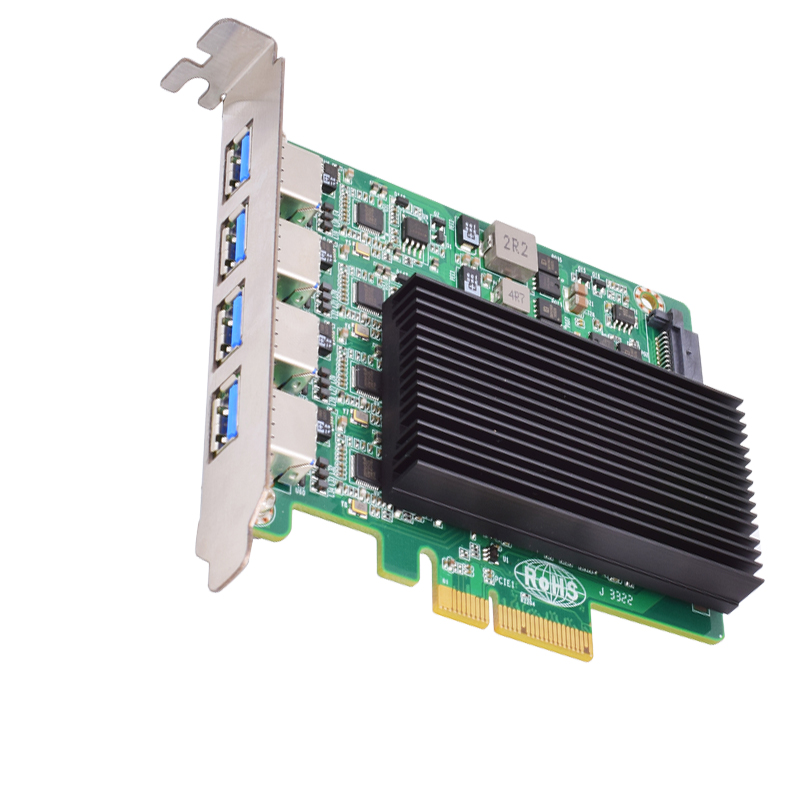

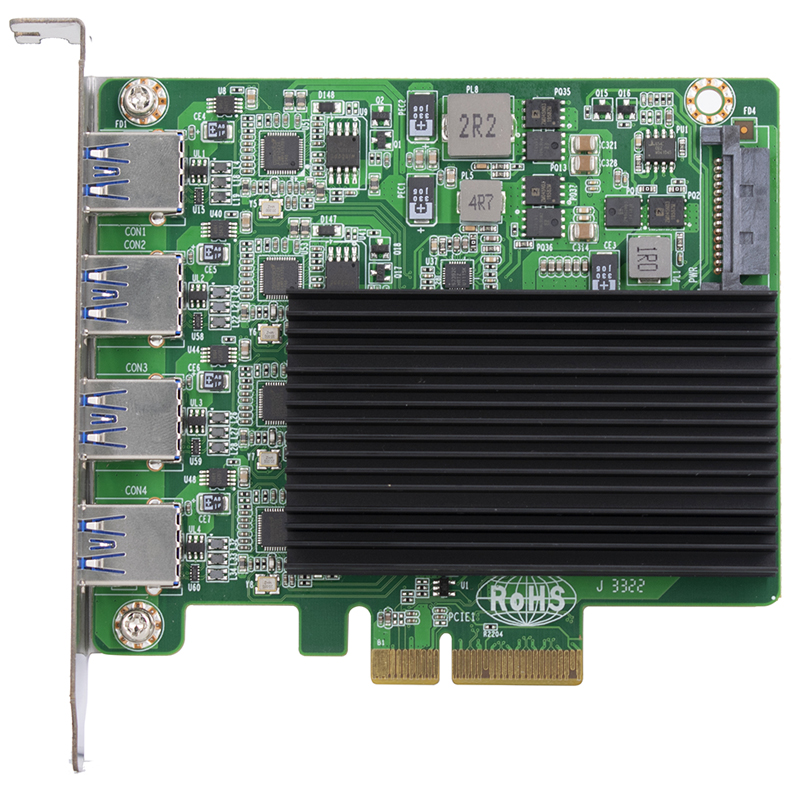

PCIe-6314 USB图像采集卡详解

一、核心优势

1、独立控制器设计

搭载 4颗ASM3042 USB 3.2控制芯片，每个端口独立控制，避免多端口共享带宽导致的性能下降。

支持 4个USB端口同时全速运行，每个端口理论带宽高达 5 Gbps（USB 3.2 Gen1），总带宽通过PCIe Gen2 x4接口实现无瓶颈传输。

2、PCIe Gen2 x4接口

采用 PCI Express 2.0 x4 通道，总有效带宽约 16 Gbps（20 Gbps原始带宽，8b/10b编码），匹配4个USB 3.2端口的带宽需求（4×5 Gbps）。

3、工业级供电设计

板载 5V直流稳压电路，为外接设备提供稳定电源，单端口输出电流可能高于标准USB的900mA。

支持外接电源输入，满足高功耗设备（如多摄像头、工业传感器）的供电需求，避免因供电不足导致设备掉线。

4、工业环境适应性

采用加固接口和抗干扰设计，确保在振动、高温或多尘环境中稳定运行。

可能配备 带锁扣的USB接口，防止工业场景中连接松动。

二、技术细节

1、USB协议支持

兼容 USB 3.2 Gen1（原USB 3.0/3.1 Gen1），理论速率5 Gbps，实际有效传输约4 Gbps（受8b/10b编码影响）。

向下兼容USB 2.0/1.1设备，但高速优势仅限于USB 3.2设备。

2、芯片方案

ASM3042控制器：单芯片支持1个USB 3.2 Gen1端口，通过PCIe Gen2 x1通道连接，确保每端口独占带宽。

操作系统兼容性

支持 Windows 7/8/10/11 及 Linux主流发行版。

三、典型应用场景

1、机器视觉系统

同时连接多台高速工业相机（如Basler、FLIR），支持实时图像采集与传输。

2、数据存储扩展

外接多块NVMe SSD硬盘盒（通过USB 3.2转接），实现高速数据备份或扩展存储阵列。

3、工业自动化控制

驱动多台USB接口的PLC、传感器或HMI设备，确保低延迟通信。

四、注意事项

PCIe插槽兼容性

需主板提供 PCIe 2.0 x4及以上插槽（兼容x8/x16插槽，但仅占用x4带宽）。

若使用PCIe 3.0/4.0插槽，可向下兼容，但带宽上限仍为PCIe 2.0 x4。

供电需求

高功耗设备（如多摄像头）需通过 外部4Pin Molex或SATA电源接口补充供电。

性能优化建议

启用 UASP（USB Attached SCSI Protocol） 可提升30%传输效率（需设备与操作系统支持）。

使用 优质屏蔽USB线缆（推荐带金属外壳和锁扣设计），避免信号衰减。

五、与普通usb3.0扩展卡对比

六、总结

PCIe-6314图像采集卡通过独立控制器+PCIe x4通道+工业级供电的三重设计，解决了传统USB扩展卡在多设备同时工作时带宽不足和供电不稳定的痛点，特别适合工业自动化、机器视觉等对稳定性和速度要求严苛的场景。需注意确保主板PCIe插槽版本及外接供电的匹配，以发挥最大性能。
